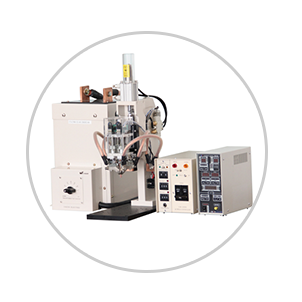

単相交流式抵抗溶接電源 UAR-10/10SH2 UAR-20/20SH3 UAR-20L (生産終了品)


熱歪みを避け、安定した高品質を実現する多用途溶接
制御電源


< 応用 >

小物精密部品、充電式電池のタブ付け等

特長

精密小物部品用に開発された単相交流式の使い易いデジタルスイッチ型コントローラで、

次の様な特長を持っています。
(1)電源電圧変動補償回路付きなので安定した電圧を供給します。
(2)この1台で3種類の通電機能を持っています。


 2-1シングルサイクル通電(1/2、サイクル+1/2サイクル)
 2-2マルチサイクル通電(1/2、1,2,3…9サイクル)
 2-3
デュエルモード通電(1/2、1,2,3…9サイクル)

 HEAT1、HEAT2の切換で強弱通電の選択が可能


(3)マルチサイクル通電では火花防止用として漸増電流
(アップスロープ)方式も採用出来ます。

(4)手動/自動のスイッチがあり、きり換えて使用出来ます。(UAR-10SH2/20SH3)

(5)溶接ON/OFFのスイッチがあり、OFFの時、加圧ONの信号を受けて縁のLEDが点灯します。  (UAR-10SH2/20SH3)


外観図


仕様

 型    式          UAR-10            UAR-20            UAR-20L
 電    源           AC220V +10% -20% 50/60Hz 自動切換
 容    量           10KVA          20KVA          30KVA

 通電時間

SINGLE    (1/2+1/2)  MULTI(1/2,1,2…9)

 電流設定

000~999 3桁デジタルスイッチ設定

(電流変化範囲15%~100%)

 制御速度

1/2サイクル

 電圧変動補償精度

電源変動±20%に対し±5%以下

(但し、ウェルドヒート200~800以内)

 外形寸法(mm)    100(W)×230(D)×180(H)132(W)×230(D)×180(H)132(W)×230(D)×180(H)
 重    量           3kg 3.5kg           3.5kg
